TARJETA MADRE
LOS CONECTORES
1. El conector ATX IDE
20/24 pines
Es
el que alimenta la placa madre antiguamente de 20 pines, la norma actual de 24
pines. Casi siempre está compuesto de un bloque de 20 pines al que podemos
agregar un bloque de 4 pines. Esto a fin de respetar la compatibilidad con las
antiguas placas con conectores de 20 pines.
2. ATX 12V / ESP 12V
Es el que alimenta la tarjeta madre, antiguamente de 20 pines la norma actual prevé 24 pines casi siempre esta compuesto de un bloque de 4 pines esto a fin de respetar la compatibilidad con las antiguas placas con conectores de 20 pines
3. EL CONECTOR ATXP4
Este conector llamado
atxp4 o también atx 12v fue introducido por Intel para las Pentium 4 se conecta
a la placa madre y es reservado EXCLUSIVAMENTE A LA ALIMENTACIÓN DEL
PROCESADOR sin él es imposible iniciar el pc.
En la actualidad la
mayoría de placas madres ´poseen 8 pines, debido al aumento de la potencia del
CPU en las ultimas normas de fuentes de alimentación esto se traduce en el uso de un conector de 8 pines llamado a
veces EPS12v compuesto de dos bloques de 4 pines para garantizar la compatibilidad
con las placas antiguas y el clásico ATXP4
Conector único el mismo conector separado en dos

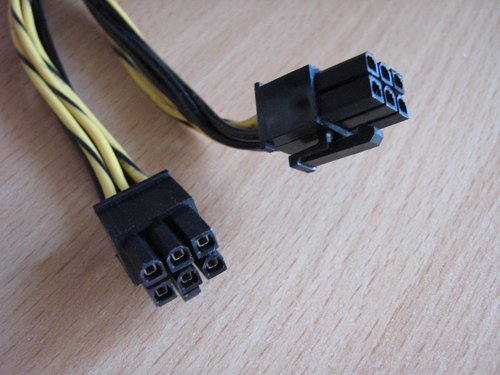

4. EL CONECTOR PCI express para tarjeta
La potencia de la tarjetas gráficas no para de aumentar, muchas de ellas necesitan de la actualidad una fuente de alimentación directa del bloque principal (a veces incluso 2) es la función de este conector inicialmente de 6 pines cada vez más los podemos encontrar de 8.
Es el más clásico aun presente en todos los pc a veces
utilizado directamente a la placa madre (MSI)
SIRVE PARA CONECTAR EL DISCO DURO Y UNIDAD DE TODO TIPO (lectora grabadora)
algunas tarjetas gráficas también pueden necesitar este conector podemos
encontrar sin dificultad adaptadores molex /sata su es necesario. En segundo
plano podemos ver un sobreviviente el conector necesario para un viejo lector
de disquetes.
6.EL CONECTOR SATA
Aparecido con la
norma del mismo nombre esta presente en todos los pc modernos una fuente de
alimentación de calidad debe poseer 4 como mínimo. Básicamente sirve para la alimentación de disco duros y grabadoras bajo la norma sata
7. CONECTOR DE AUDIO Y USB El uso
típico de las tarjetas de sonido consiste en hacer, mediante un programa que
actúa de mezclador, que las
aplicaciones multimedia del componente de audio suenen y puedan ser
gestionadas. Estas aplicaciones incluyen composición de audio y en conjunción con la tarjeta de videoconferencia también puede hacerse
una edición
de vídeo,presentaciones multimedia y entretenimiento (videojuegos).Algunos equipos (como computadoras
personales)
tienen la tarjeta ya integrada a la placa base, mientras que otros requieren tarjetas de
expansión. También hay equipos que por su uso (como por ejemplo servidores) no requieren de dicha función.
¿QUE ES LA TARJETA MADRE?
La
tarjeta madre es el componente más importante de un computador. es el dispositivo
que funciona como la
plataforma o circuito principal
de una computadora , integra y coordina
todos los demás elementos. También es conocida como placa base, placa central. Placa madre, tarjeta madre o board
en ingles motherboard, mainboard.
Existen variantes en el diseño de una placa madre, de acuerdo con el tipo de microprocesador
que va a alojar y la posibilidad de recursos que podrá contener. Integra y coordina todos los elementos
que permiten el adecuado funcionamiento de una PC, de este modo, una tarjeta
madre se comporta como aquel dispositivo que opera como plataforma o circuito
principal de una computadora.
Físicamente, se trata de una placa de
material sintético, sobre la cual existe un circuito electrónico que conecta
diversos componentes que se encuentran insertados o montados sobre la misma,
los principales son:
CIRCUITO IMPRESO
Es la
superficie constituida por caminos, pistas o buses de material conductor laminadas sobre una base no conductora. El circuito
impreso se utiliza para conectar eléctricamente a través de las pistas
conductoras, y sostener mecánicamente, por medio de la base, un conjunto de
componentes electrónicos. Las pistas son generalmente de cobre mientras
que la base se fabrica generalmente de resinas de fibra de vidrio reforzada,
Pertinax, pero también cerámica,plástico,teflón o polímeros como la baquelita.

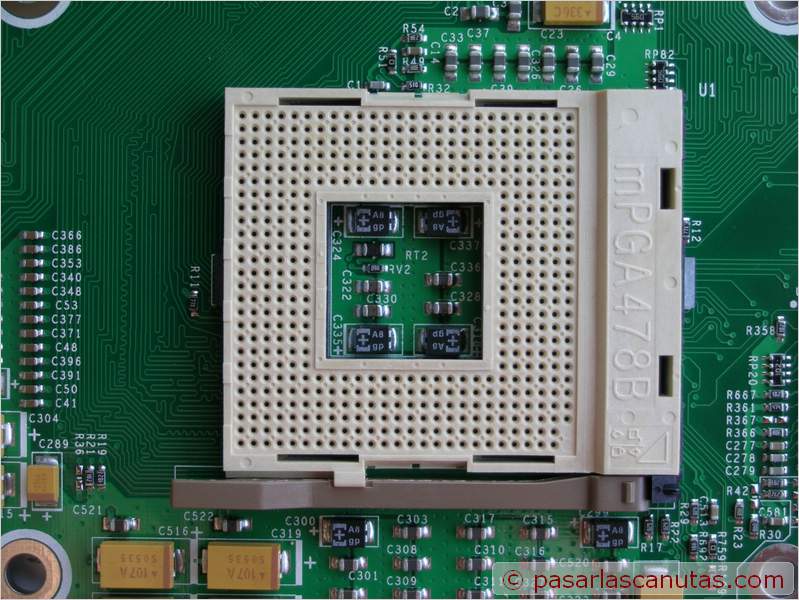

SOCKET
varia su tamaño aquí se coloca el microprocesador su forma y cantidad de pines
dependen de la marcar y modelo del microprocesador. En algunos casos también
posee los anclajes para el cooler ( disipador y ventilador )
CONECTORES (SLOT) DDR PARA LA RAM
CONECTORES (SLOT) DDR PARA LA RAM
Aquí se conectan los
modulos de memoria RAM dinámica que resiben el mismo nombre que las memorias
(SIMM DIMM Y RIMM). DDR1
capacidad de almacenamiento
CONECTORES IDE
en
estos conectores se conectan los discos duros y las unidades de lectura y
escritura de CDs y DVDs permite conectar hasta 2 unidades por conector y
estansiendo reemplazados actualmente por los conectores SATA.

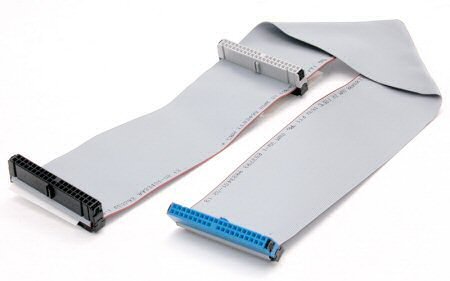

cable IDE transforma la información en el sistema IDE
SLOT PCI
SLOT AGP
antiguamente se conectaba en esta
ranura la placa de video. Hoy en dia esta en desuso y se utiliza el slot PCI
express
SLOT PCI
en esta ranura se conectan
actualmente algunas placas como por ejemplo sincronizadoras de tv capturadoras
de video puertos USB 2.0 y placa de adquisición de datos, etc.
BIOS
BIOS sistema básico de entrada y salida este
chip alberga el software básico del MOTHERBOARD que le permite al sistema
operativo comunicarse con el hardware. Entre otras cosas el BIOS controla la
forma en que el MOTHERBOARD maneja la memoria. Una ROM (memoria de lectura
solamente, actualmente tipo flash) y una
memoria RAM (memoria de lectura y escritura ) llamada SETUP que es mantenida por
una pila aque se accede cuando la maquina arranca (apretando f2 f8 o supr
cuando inicia)
PILA TIPO CR2032
Mantiene
el setup
EL PROCESADOR
La unidad central del
procesamiento (CPU) es el cerebro del ordenador. Su función es ejecutar
programas almacenados en la memoria RAM tomando sus instrucciones examinándolas
y luego ejecutándolas una tras otra. La CPU se compone de varias partes:
UNIDAD DE CONTROL (UC) es el
núcleo del procesados, dirige la ejecución del programa y controla tanto el
movimiento entre memoria y ALU como las señales que circulan entre la CPU y los
periféricos.
EL DISIPADOR
Un disipador es un instrumento que se utiliza para bajar la temperatura de algunos componentes electrónicos. Su funcionamiento se basa en la ley cero de la termodinámica, transfiriendo el calor de la parte caliente que se desea disipar al aire.
LA MEMORIA RAM
Es la memoria donde se almacenan los datos (programas)
con los que estamos trabajando en ese momento, es decir si trabajo con el word,
pues el programa (todas las instrucciones de funcionamiento del word) estará entero en la memoria RAM.
- SDRAM se instalan sin necesidad de inclinarlos con respecto a la placa base. Se caracterizo por que el modulo tiene dos muescas. El numero total de contactos es de 168. Pueden ofrecer una velocidad entre 66 y 133 MHz en la actualidad ya casi no se comercializan. Aquí tiene su imagen
- DDRAM sucesora ed la memoria sdram, tiene un diseño similar pero con una sola muestra y 184 contactos. frece una velocidad entre 200 y 600MHZ. Se caracteriza por utilizar un mismo ciclo de reloj para hacer los intercambios de datos a la vez.
- DDR2 RAM tiene 240 pines. Los zocales no son compatibles con la DDR RAM. La muestra esta situada dos milímetros hacia la izquierda con respecto a la DDR RAM. Se comercializan pares de módulos de 2gb (2x2 GB ) pueden trabajar a velocidades entre 400 y 800 MHZ.
- DDR3 RAM actualmente la memoria RAM mas usada es la DDR3 una progresión de las DDR son las de tercera generación, lógicamente con mayor velocidad de transferencia de los datos que las otras DDR pero también un menor consumo de energía. Su velocidad puede llegar a ser 2 veces mayor que la DDR2. La mejor de todas es la DDR3-2000 que puede transferir 2000000 de datos por segundo. Como vemos el numero final de la memoria, nos da una idea de la rapidez por ejemplo la DDR3-1466 podria transferir 1.466.000 datos por segundo (multiplicando por 1.000 el numero del final se saca la velocidad en grados por segundo
PARTES DE UNA MEMORIA RAM

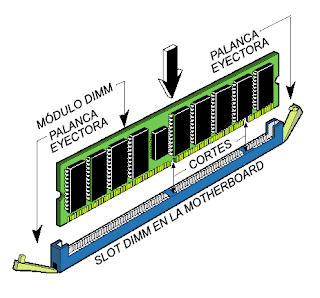

A COMO INSTALAR LA MEMORIA RAM
Los módulos o slot van sujetos lateralmente
con unas piezas de plástico antes de insertar el modulo debemos asegurarnos de
que están abiertas para que podamos colocar el modulo cómodamente. Una vez
instalado debemos serrar las piezas que los ajusten a las muescas laterales del
modulo. Entre los contactos de la memorias pueden haber
1 muesca (DDR184 CONTACTOS) o 2 muescas (SDRAM 168 contactos) estas muescas
deben coincidir con unas que existen en el hueco donde vamos a colocarla
memoria. Teniendo encenta estos aspectos ya podemos insertar el modulo con
firmeza. Si vemos que no podemos ponerlo, hay que detenerse y revisar todo el
proceso de nuevo y con mucho cuidado. Es importante destacar que la memoria
solo entra en su sitio en una posición determinada por las muescasm, no hay
varias maneras de ponerla.
LA FUENTE DE PODER
Es la parte del pc que provee de energía a la tarjeta madre y demás dispositivos
internos. Se llama fuente de poder porque tanto el microprocesador como todos los circuitos que forman los
dispositivos se alimentan de cantidades muy pequeñas de energía necesitan de
una fuente que le suministre y regule la cantidad necesaria. Ya que cualquier
variación en el voltaje podría ser suficiente para quemar dichos circuitos. La
fuente de poder transforma la alta tensión de la línea de alimentación del
computador a las tensiones bajas y constantes que pueden ser de 5v,-5v +12v
esto lo hace por medio de un transformador de alta frecuencia y circuitos
electrónicos de switvhin o conmutación de la fuente de poder sale varios cables
de colores cada uno de estos posee una tensión de las que se mencionó antes.
TIPOS DE FUENTE DE PODER
Fuente de poder AT (“advanced technology”) o tecnología avanzada
La fuente at es un dispositivo que se
monta en el gabinete de la computadora y que se encarga básicamente de
transformar la corriente alterna de la línea eléctrica del enchufe doméstico en
corriente directa lo cual es utilizada por los elementos electrónicos y
eléctricos de la computadora. Otras funciones son la de suministrar la cantidad
de corriente y voltaje que los dispositivos requieren así como protegerlos de
problemas en el suministro eléctrico como subidas de voltaje. Se le puede
llamar fuente de poder AT fuente de alimentación AT fuente analógica, fuente de
encendido mecánico entre otros nombres.
CARACTERÍSTICAS PRINCIPALES
- Es de encendido mecánico es decir tiene un interruptor que al oprimirse cambia de posición y no regresa a su estado inicial hasta que se vuelva a pulsar.
- Algunos modelos se integraban con un conector de tres terminales para alimentar directamente el motor de CRT desde la misma fuente.
- Es una fuente.
FUENTE DE PODER ATX
La
fuente atx es un dispositivo que se monta internamente en el gabinete de la
computadora la cual se encarga básicamente de transformar la corriente alterna
de la línea eléctrica comercial en corriente directa la cual es utilizada por
los elementos electrónicos y eléctricos de la computadora otras funciones son
las de suministrar la cantidad de corriente y voltaje que los dispositivos
requieren así como protegerlos de problemas en el suministro eléctrico como
subidas de voltaje. A la fuente ATX se le puede llamar fuente de poder ATX
fuente de alimentación ATX fuente digital
fuente de encendido digital fuentes de pulsador entre otros nombres
CARACTERÍSTICAS PRINCIPALES
- Es de encendido digital es decir tiene un pulsador que al activarse regresa a su estado inicial sin embargo ya genero la función deseada de encender o apagar.
- Algunos modelos integran un interruptor trasero para evitar consumo innecesario de energía eléctrica durante el estado de reposo “stand by” o en estado de espera por lo que consumen electricidad aun cuando el equipo este apagado lo que también le da la capacidad de ser manipulada con software
PARTES DE LA FUENTE DE PODER
EXTERNAS
PARTES INTERNAS
1. Circuito impreso: es
todo la placa que integra todo lo demás es la superficie por caminos pistas o
buses de material conductor laminas sobre una base no conductora.
2. RESISTENCIA: componente diseñado para introducir
una resistencia eléctrica en el circuito. Son pequeñas y se identifican por
colores.
3. LOS DIODOS
un diodo es un componente electrónicos de dos terminales que permite la
circulación de la corriente eléctrica a través de el en un solo sentido. Se
identifica porque van de colores negro y gris.
4. CAPASITOR O CONDENSADOR: es un dispositivo que
es utilizado para almacenar energía eléctrica
5. BOBINAS O TRANSFORMADOR es un componente
pasivo de un circuito eléctrico que, debido al
fenómeno de la autoinducción, almacena energía en forma de campo
magnético
6. FUSIBLE
dispositivo constituido por un soporte adecuado un flamento o lamina de
un metal o aleación de bajo punto de fusión que se intercala en un punto
determinado de una instalación eléctrica para que se funda por efecto joule
cuando la intensidad de corriente supere por un cortocircuito un exceso de
carga un determinado valor que pudiera hacer peligrar la integridad de los
conductores de la instalación con el consiguiente riesgo de incendio o
destrucción de otros elementos.
7. TRANSISTOR es un dispositivo electrónico
semiconductor utilizado para entregar una señal de salida en respuesta a una
señal de entrada cumple finciones de amplificador oscilador conmutador o
rectificador
8.
TRANSFORMADOR es un dispositivo eléctrico que
permite aumentar o disminuir la tensión en un circuito eléctrico de corriente
altera manteniendo la potencia
9. DISIPADOR DE CALOR es un instrumento que se utiliza para bajar
la temperatura de algunos componentes electrónicos
